西鐵城刀塔機GN3200W
-
產品參數
產品中心
Product center

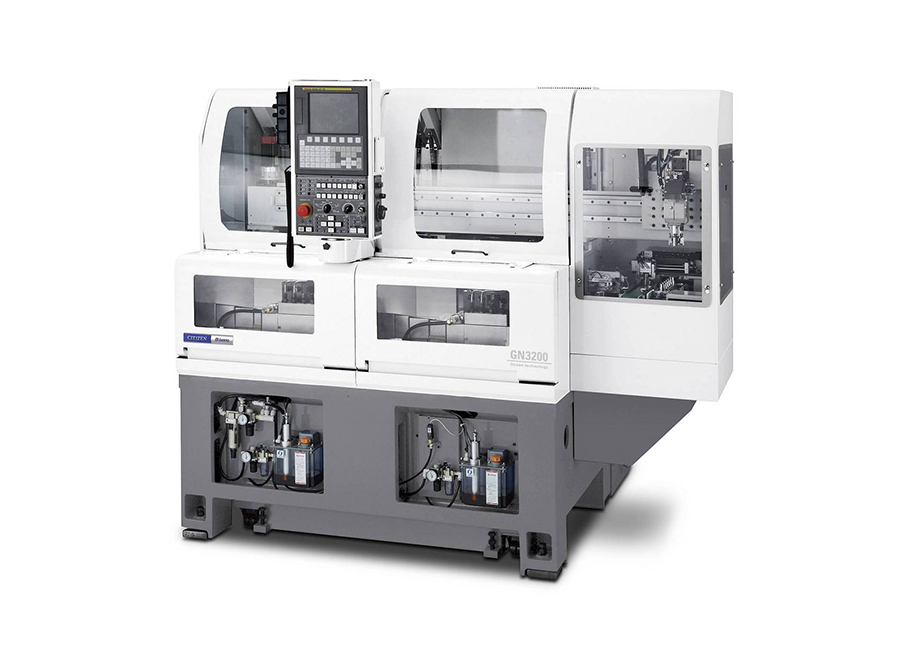

高精度CNC旋盤
GN3200
高精度、省空間、高速裝載的卡盤車床
■ 是繼承了傳統的高精度設計的省空間高精度卡盤車床。
■ 發揮出高精度的定位和出眾的形狀精度。

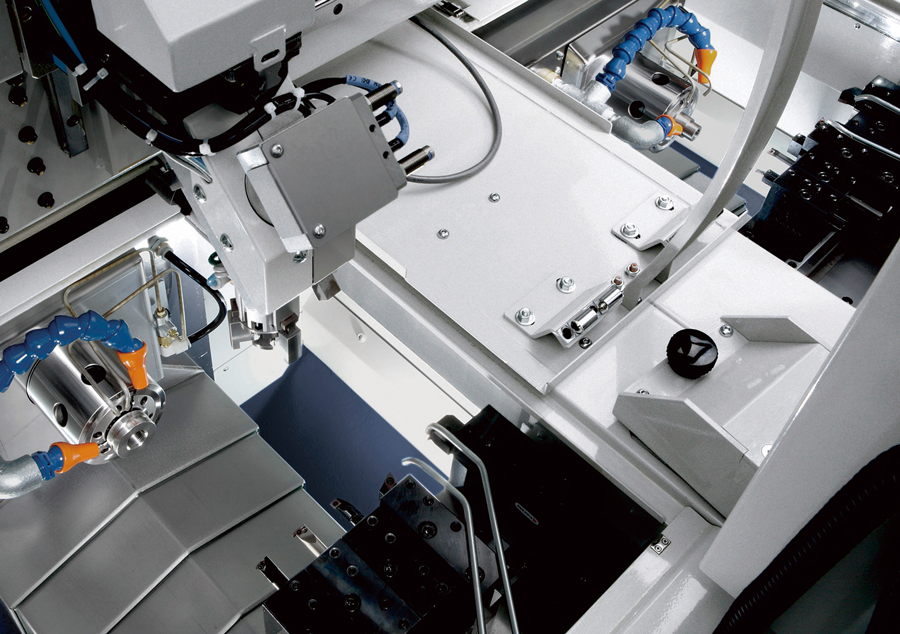

1.通過衰減性較高的單滑結構以及潤滑油輸出控製,提高微動性能,將無效行程縮減到近乎於零 ------------------------------------------------------------------------------------------------------------------------- 2.通過與最快上下料時間達到3.5秒的高速行架式機械手、IN/OUT工件儲備器等周邊器具的組合,可應對各種自動化的需求 ------------------------------------------------------------------------------------------------------------------------- |
規格項目 | GN-3200 | GN-3200W | |
能力﹒容量 | |||
加工直徑 | 後拉式筒夾 | ø40mm | |
靜止型筒夾 | ø35mm | ||
精密卡盤 | ø45mm | ||
動力卡盤 | ø45mm | ||
膜片式筒夾 | ø45mm | ||
最大加工長度 | 50mm | ||
裝載機可搬運材料長度 | 40mm | ||
主軸 | |||
主軸數量 | 1 | 2 | |
主軸端形狀 | 特殊平頭 | ||
主軸貫通孔直徑 | ø17mm | ||
拉杆內徑 | ø11mm | ||
旋轉速度 | 8,000min-1 | ||
導軌 | |||
刀具台數量 | 1 | 2 | |
刀具台形狀 | 水平排刀 | ||
導軌形式 | X軸 | 燕尾槽/滑動 | |
Z軸 | 燕尾槽/滑動 | ||
控製軸數量 | 2軸(X,Z同時) | 2×2軸(X,Z同時) | |
導軌行程 | X軸 | 180mm | |
Z軸 | 200mm | ||
早送速度 | X軸 | 15m/min | |
Z軸 | 15m/min | ||
刀具 | |||
刀柄 | □10、12、(16)mm | ||
安裝數量 | 標準 | 5 | 5×2 |
刀具安裝孔直徑 | ø20mm | ||
電機 | |||
主軸馬達 | 15分/連續 | 2.2/1.5kw | |
冷卻液 | |||
冷卻液箱形式 | 分離式 | ||
冷卻液箱容量 | 90L | 200L | |
主軸冷卻裝置 | |||
容量 | 使用油粘度VG10 | 7L | 9L |
氣壓源 | |||
空氣壓力 | 0.4Mpa(4kgf/cm²) | ||
潤滑裝置 | |||
容量 | 使用油粘度VG32 | 1.5L | 1.5L×2 |
機床電源 | |||
容量 | 7.2KVA | 14KVA | |
機床尺寸 | |||
主軸中心高度 | 875mm | ||
機床高度 | 1,600mm | ||
占地麵積 | 寬度 | 700mm | 1,400mm |
長度 | 1,460 | ||
機床重量 | 1,500kg | 2,700kg |
• 日本西鐵城精機株式會社授權麻豆短视频機械在中國大陸的代理銷售,提供西鐵城數控車床、西鐵城走心機床、西鐵城刀塔機等機床的銷售;
• 10年以上經驗技術工程師,為您量身定製零部件加工設備方案
• 擁有2000㎡公司麵積,內部專門設置設備展廳,多台經典機型來滿足客戶參觀了解、設備使用打樣、以及設備使用指導等眾多售前需求;
• 快速相應售後需求,為您提供安裝調試、培訓指導、維修保養及配件供應等服務
