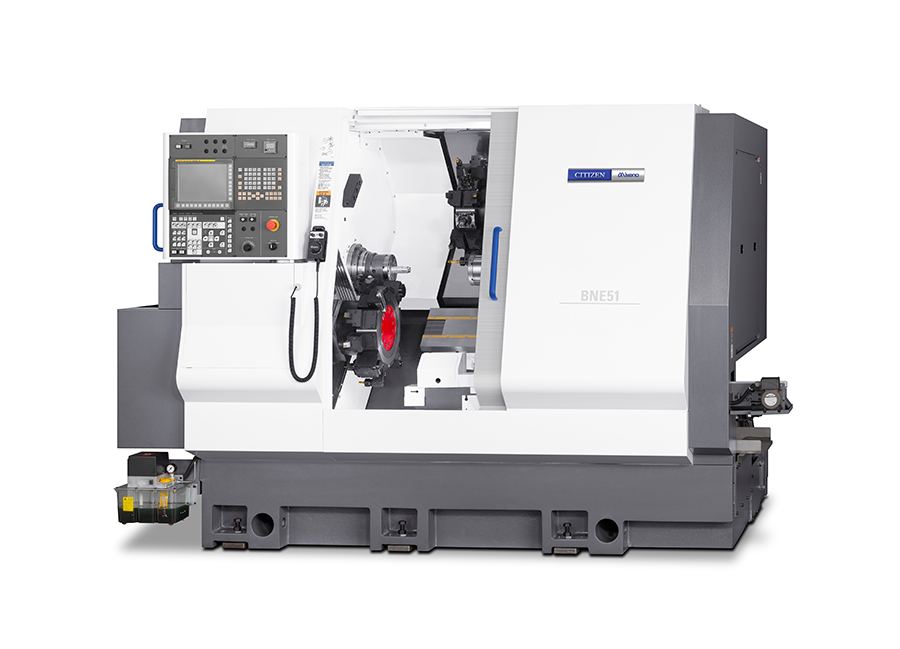

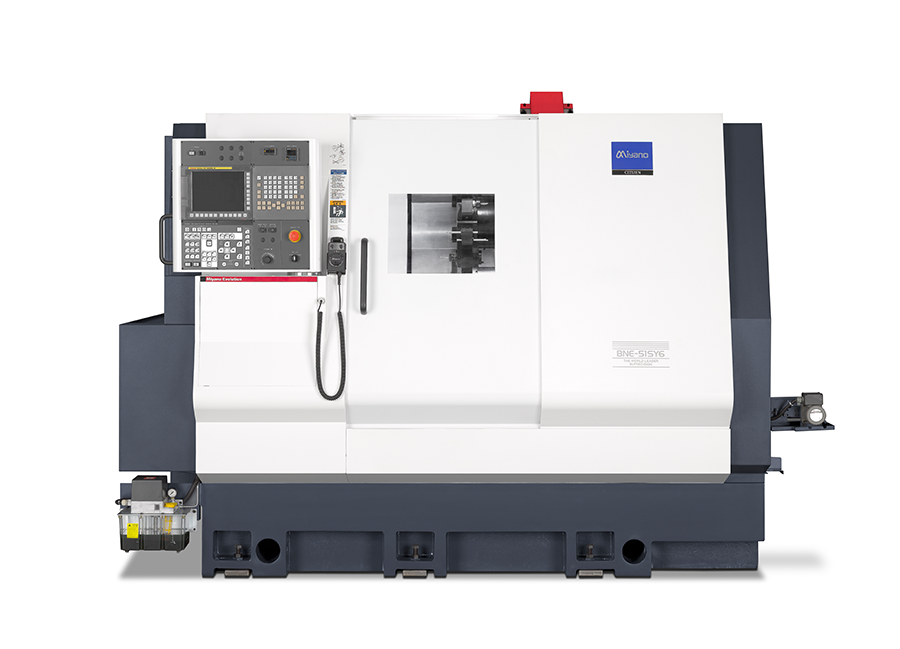

西鐵城刀塔機-BNE42/51
-
產品參數
產品中心
Product center
因高剛性、高精度而博得好評的BNE係列,以高剛性、高精度為特征的BNE係列。S式通過左右同時複合加工發揮了高生產性，SY型通過上部轉塔的Y軸實現了高度複合加工。
· 雙主軸,雙刀塔結構可加工複雜工件的成品加工,以及工序與加工時間的減少得以實現
· 通過上下刀塔的平衡切削、複合切削、旋轉刀具的差速切削，縮短加工時間
規格項目 | BNE-42S6 | BNE-51S6 | BNE-42SY6 | BNE-51SY6 | |
能力.容量 | |||||
最大加工長度 | 90mm | ||||
標準加工直徑（把我直徑） | SP1 | ø42mm | ø51mm | ø42mm | ø51mm |
SP2 | ø42mm | ||||
主軸 | |||||
主軸數量 | 2 | ||||
主軸旋轉速度 | SP1 | 6,000 min-1 | 5,000 min-1 | 6,000 min-1 | 5,000 min-1 |
SP2 | 5,000 min-1 | ||||
主軸端形狀 | SP1 | プラシト | A2-6 | プラシト | A2-6 |
SP2 | プラシト | ||||
排刀旋轉刀具鑽孔直徑 | SP1 | ø43 | ø52 | ø43 | ø52 |
SP2 | ø43 | ||||
彈簧夾頭形式 | SP1 | H-S20/DIN173E | H-S22/DIN177E | H-S20/DIN173E | H-S22/DIN177E |
SP2 | H-S20/DIN173E | ||||
動力卡盤形式 | SP1 | 5"(ø135) | 6"(ø169) | 5"(ø135) | 6"(ø169) |
SP2 | 5"(ø135) | ||||
刀塔 | |||||
刀塔數量 | 2 | ||||
刀塔形式 | HD1 | 12 ST | |||
HD2 | 12 ST | ||||
使用刀具尺寸 | □20mm | ||||
刀具安裝孔尺寸 | ø25mm | ||||
動力頭刀座 | |||||
動力頭刀座安裝數量 | Max.12+12 | ||||
動力頭刀座驅動形式 | 單鍵驅動 | ||||
動力頭刀座轉速 | Max.6,000min-1 | ||||
進給速度 | |||||
快速進給速度 | X1軸 | 18m/min | |||
X2軸 | 16.2m/min | ||||
Z1軸 | 20m/min | ||||
Z2軸 | 18m/min | ||||
Y1軸 | 12m/min | ||||
B軸 | 20m/min | ||||
導軌移動量 | X1軸 | 175mm | |||
X2軸 | 145mm | ||||
Z1軸 | 380mm | ||||
Z2軸 | 175mm | ||||
Y1軸 | ±40mm | ||||
B軸 | 450mm | ||||
電機 | |||||
主軸電機 | SP1 | 15/11kw（15min./cont） | |||
SP2 | 5.5/3.7kw（15min./cont） | ||||
動力頭刀座電機 | 2.2kw 20Nm | ||||
液壓電機 | 1.5kw | ||||
潤滑油用電機 | 0.023kw | ||||
冷卻原電機 | 0.25kw | ||||
高壓冷卻電機 | 0.8/1.36kw（50/60Hz） | ||||
高塔分度電機 | 0.75kw | ||||
所需電源 | |||||
電源容量 | 43KVA | 44KVA | |||
電源電壓 | AC200V | ||||
氣壓源壓力 | 0.5Mpa | ||||
設備保險絲容量 | 125A | ||||
油箱容量 | |||||
液壓箱容量 | 10L | ||||
潤滑油箱容量 | 4L | ||||
冷卻液箱容量 | 350L | ||||
機械尺寸 | |||||
機械高度 | 1,925mm | 2,080mm | |||
占地麵積 | W2,690xD2,160mm | ||||
機械重量 | 7,800kg | ||||
