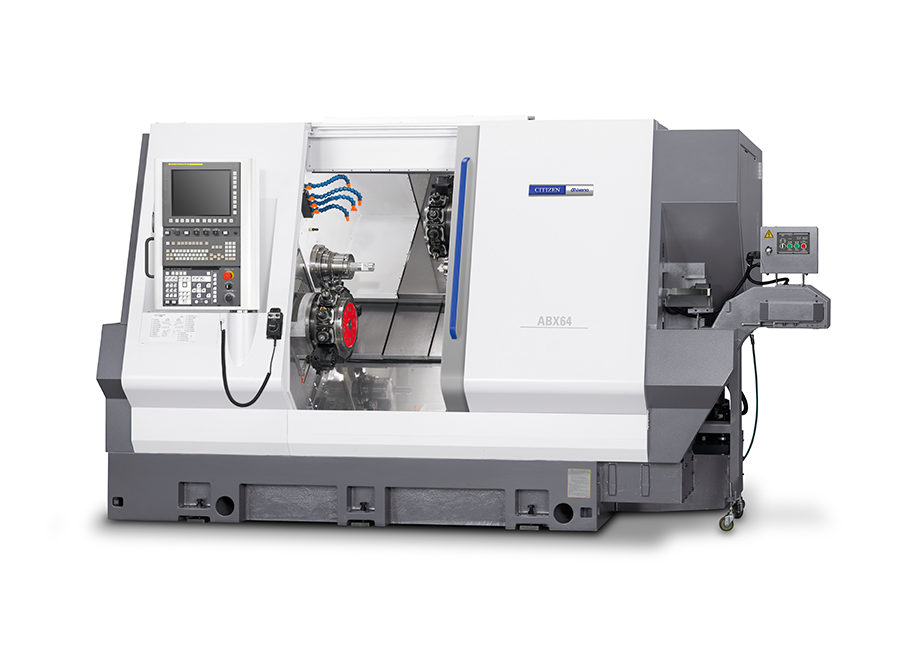

西鐵城ABX51/64係列複合加工型NC自動車床

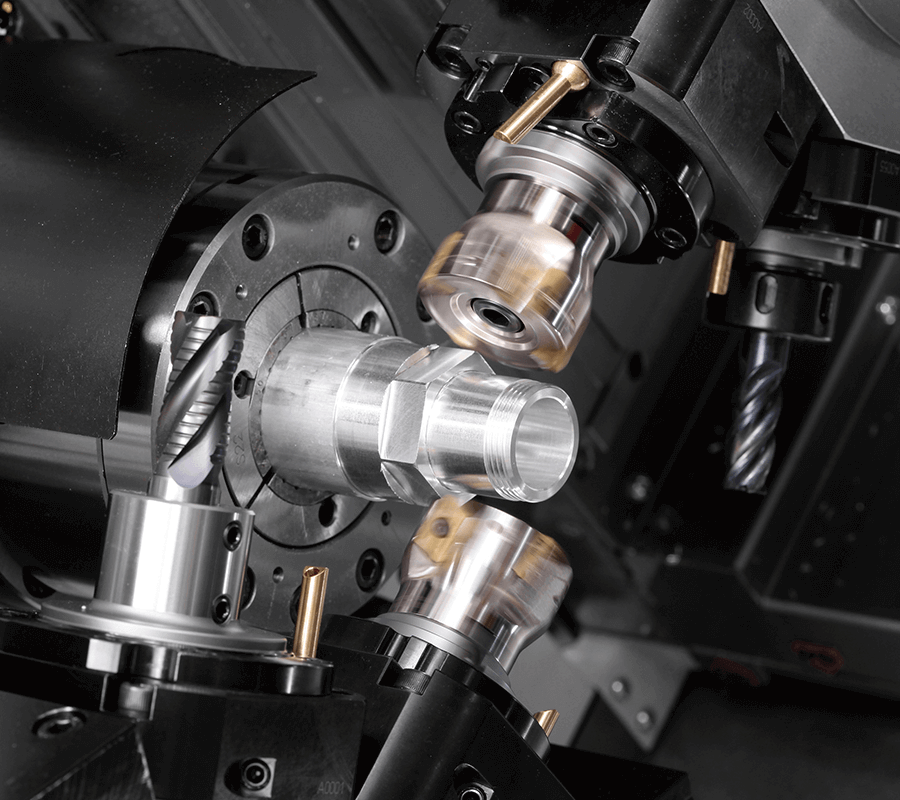

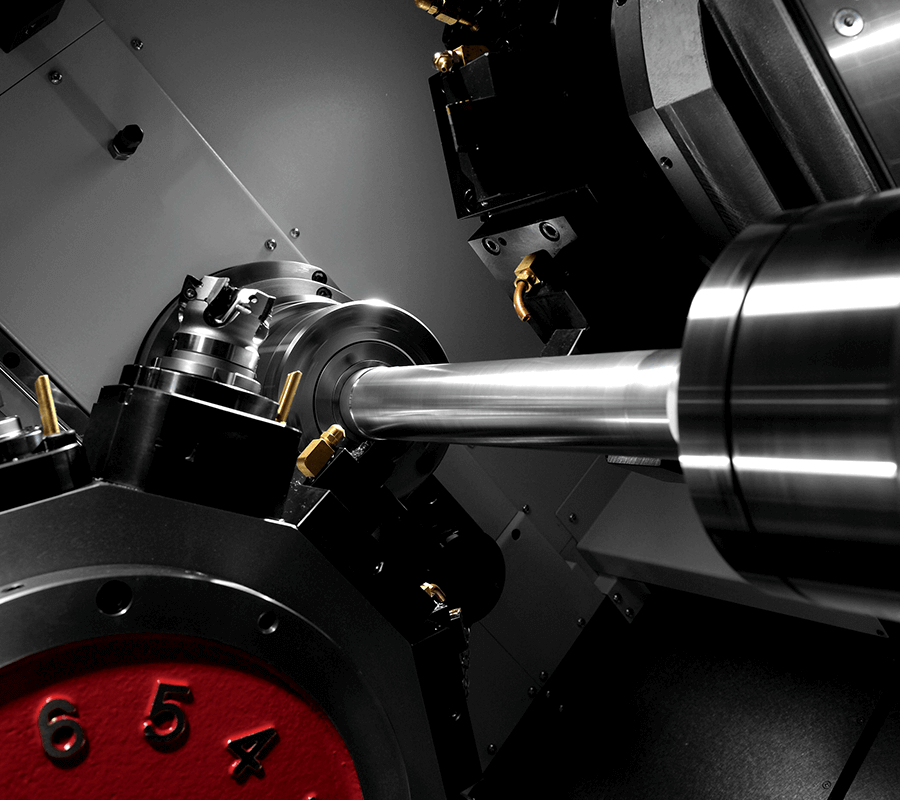

其特點是：3刀塔全帶Y軸/雙刀塔全帶Y軸實現左右同時加工縮短加工時間，通過采用可進行重切削的40Nm動力頭刀座，提供穩定的銑削加工。
熱變位補償是通過安裝在床上的溫度傳感器測定熱變位，通過提前設定的補償係數進行各軸補償功能。
項目規格 | ABX-51THY2 | ABX-64THY2 | ABX-51SYY2 | ABX-64SYY2 | ||
能力﹒容量 | ||||||
最大加工長度 | SP1 | 125mm | 118mm | 125mm | 118mm | |
SP2 | 125mm | |||||
標準加工直徑 | SP1 | ø51mm | ø64mm | ø51mm | ø64mm | |
SP2 | ø51mm | |||||
棒料工件 | SP1 | ø165mm | ﹍ | ø165mm | ﹍ | |
SP2 | ø165mm | |||||
主軸 | ||||||
主軸數量 | 2 | |||||
主軸旋轉 | SP1 | 50~5,000min-1 | 40~4,000min-1 | 50~5,000min-1 | 40~4,000min-1 | |
SP2 | 50~5,000min-1 | |||||
排刀旋轉刀具鑽孔直徑 | SP1 | ø52mm | ø65.5mm | ø52mm | ø65.5mm | |
SP2 | ø52mm | |||||
卡盤形式 | SP1,SP2 | 油壓式中空轉缸 | ||||
彈簧夾頭形式 | SP1 | 靜止彈簧夾頭係統 | ||||
H-S22/DIN177E | H-S26/DIN185E | H-S22/DIN177E | H-S26/DIN185E | |||
SP2 | 靜止夾頭係統 | |||||
H-S22/DIN177E | ||||||
動力卡盤形式 | SP1 | 6"中空油壓夾盤 | ||||
SP2 | 6"中空油壓夾盤 | |||||
刀塔 | ||||||
刀塔數量 | 3 | 2 | ||||
刀塔形式 | HD1,HD2/HD3 | 12角 | ||||
使用刀具尺寸 | HD1,HD2/HD3 | □20mm | ||||
刀具安裝孔尺寸 | HD1,HD2/HD3 | ø25mm/ø40mm | ||||
刀塔分度時間 | HD1,HD2/HD3 | 0.25 SEC/1POS | ||||
快速進給速度 | HD1 | X1 | 16m/min | |||
Z1 | 20m/min | 30m/min | ||||
Y1 | 12m/min | |||||
HD2 | X2 | 16m/min | ||||
Z2 | 30m/min | 20m/min | ||||
Y2 | 12m/min | |||||
HD3 | X3 | 16m/min | ﹍ | |||
Z3 | 20m/min | ﹍ | ||||
Y3 | 12m/min | ﹍ | ||||
SP2 | Zs | 30m/min | ||||
動力頭刀座（OP） | ||||||
動力頭刀座安裝數量 | HD1,HD2/HD3 | 12（MAX.36） | 12(MAX.24) | |||
動力頭刀座轉速 | 6,000min-1 | |||||
加工能力 | 鑽頭 | MAX.ø20 | ||||
絲錐 | MAX.M14×2 | |||||
立銑刀 | MAX.ø16 | |||||
油箱容量 | ||||||
液壓箱容量 | 10L | |||||
潤滑油箱容量 | 4L | |||||
冷卻液箱容量 | 400L | |||||
機械尺寸 | ||||||
機械高度 | 2,222mm | |||||
占地麵積 | 3,290×2,204mm | |||||
機械重量 | 11,350kg | 10,600kg | ||||
主軸用電機 | SP1 | AC 15/11KW | ||||
SP2 | AC 7.5/5.5KW | |||||
動力頭刀座用電機 | HD1,HD2/HD3 | AC 4.5 KW | ||||
所需電源 | ||||||
使用電源電壓 | AC 200V 50/60Hz±1Hz | |||||
電源容量 | 49KVA | 48KVA | ||||
氣壓源 | 0.5MPa(5kgf/cm²) | |||||
設備保險絲容量 | 150A | |||||
