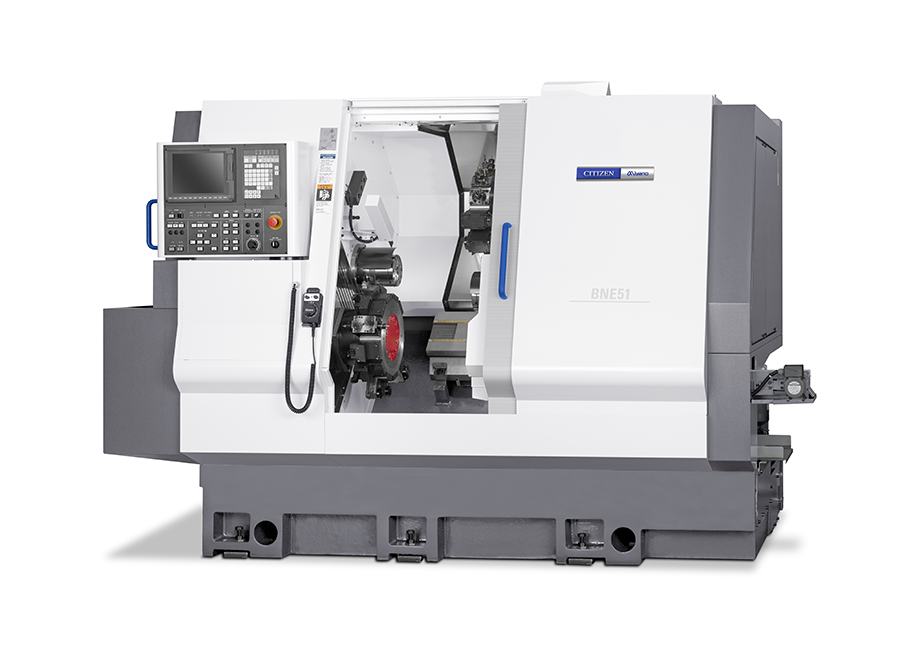

BNE51MSY複合加工型NC自動車床
BNE雙主軸、雙12角刀塔、Y軸功能複合加工型數控車床

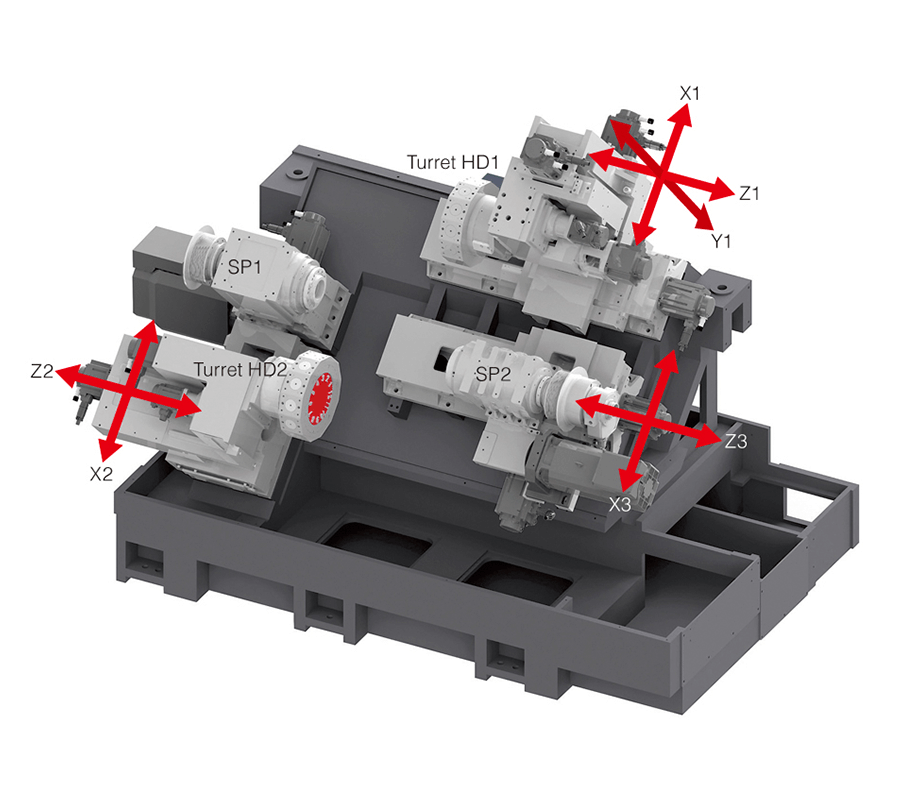

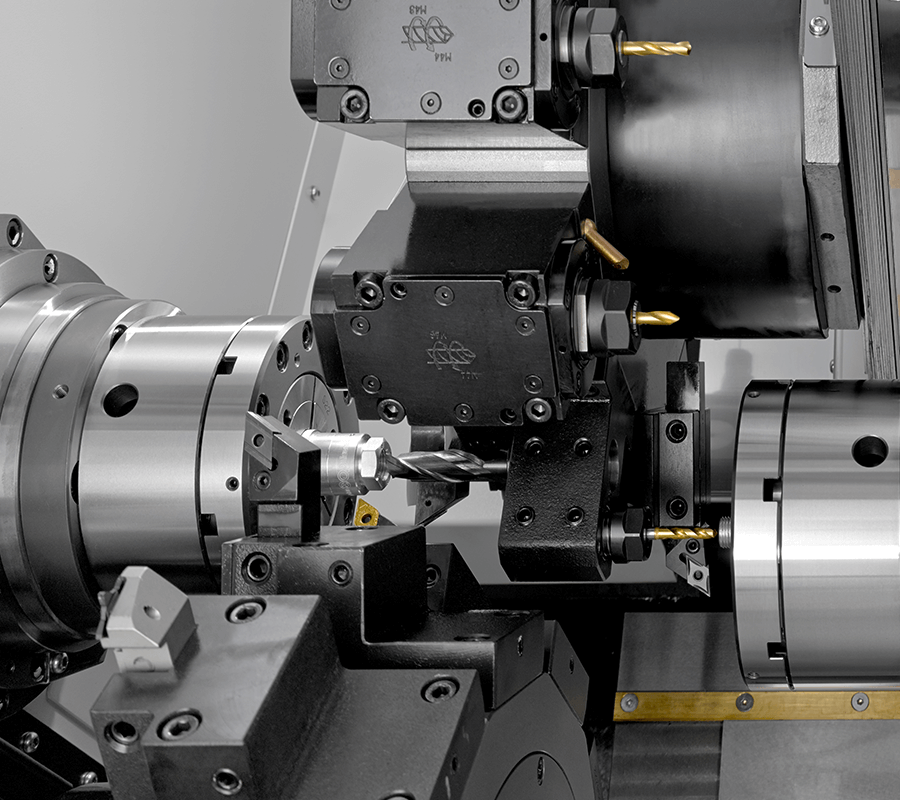

其特點：通過在SP2上搭載X3軸，實現“雙端麵同時鑽削加工”和“使用了重疊控製的3刀具同時加工”，縮短了循環時間，提供豐富的加工變化
規格項目 | BNE-51MSY | |
最大夾持直徑 | 90mm | |
標準加工直徑(把握直徑） | SP1 | ø51mm |
SP2 | ø51mm | |
主軸 | ||
主軸數量 | 2 | |
主軸旋轉 | SP1 | 5,000 min-1 |
SP2 | 5,000 min-1 | |
主軸端形式 | SP1 | A2-6 |
SP2 | A2-6 | |
排刀旋轉刀具鑽孔直徑 | SP1 | ø52 |
SP2 | ø52 | |
彈簧夾頭形式 | SP1 | H-S22/DIN177E |
SP2 | H-S22/DIN177E | |
動力卡盤形式 | SP1 | 6″(ø169) |
SP2 | 6″(ø169) | |
刀塔 | ||
刀塔數量 | 2 | |
刀塔形式 | HD1 | 12 ST |
HD2 | 12 ST | |
使用刀具尺寸 | □20mm | |
刀具安裝孔尺寸 | ø25mm | |
動力頭刀座 | ||
動力頭刀座安裝數量 | Max.12+12 | |
動力頭刀座驅動形式 | 單鍵驅動 | |
動力頭轉速 | Max.6,000min-1 | |
進給速度 | ||
快速進給速度 | X1軸 | 18m/min |
Z1軸 | 20m/min | |
Y1軸 | 12m/min | |
X2軸 | 16.2m/min | |
Z2軸 | 18m/min | |
X3軸 | 18m/min | |
Z3(B)軸 | 20m/min | |
各軸移動範圍 | X1軸 | 195mm |
Z1軸 | 380mm | |
Y1軸 | 80（±40）mm | |
X2軸 | 195mm | |
Z2軸 | 175mm | |
X3軸 | 155mm | |
Z3(B)軸 | 450mm | |
電機 | ||
主軸電機 | SP1 | 15/11kw（15min./cont） |
SP2 | 7.5/5.5kw（15min./cont) | |
動力頭刀座電機 | 2.2kw20Nm（OP. 4.0kw 25Nm） | |
液壓馬達 | 1.5kw | |
潤滑油電機 | 0.023kw | |
冷卻原電機 | 0.25kw | |
高壓冷卻用電機 | 0.8/1.36kw（50/60Hz） | |
刀塔分度電機 | 0.7kw | |
所需電源 | ||
電源容量 | 44KVA | |
電源電壓 | AC 200/220V | |
氣壓源壓力 | 0.5Mpa | |
設備保險絲容量 | 125A | |
油箱容量 | ||
液壓箱容量 | 10L | |
潤滑油箱容量 | 4L | |
冷卻液箱容量 | 350L | |
機械尺寸 | ||
機械高度 | 2,050mm | |
占地麵積 | W2,725 x D2,159mm | |
機械重量 | 8,000kg | |
