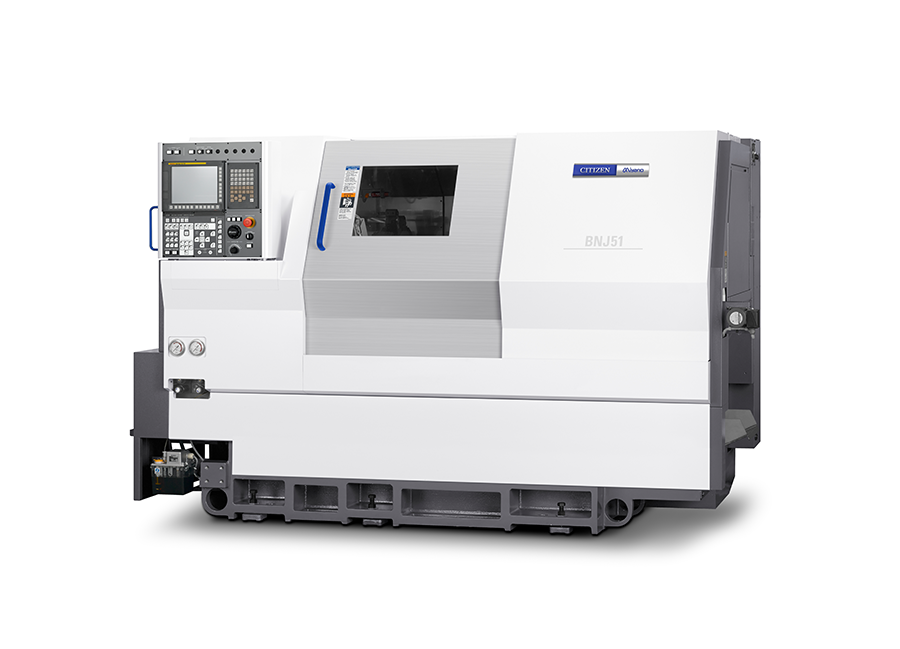

西鐵城刀塔機BNJ42/51
-
產品參數
產品中心
Product center
聯係麻豆短视频
麻豆短视频機械（蘇州）有限公司
聯係電話：13584934899
Q Q號碼：2286576337
電子郵箱：Wangxd@shanze-china.com
公司地址：江蘇省昆山市開發區澄湖路248號

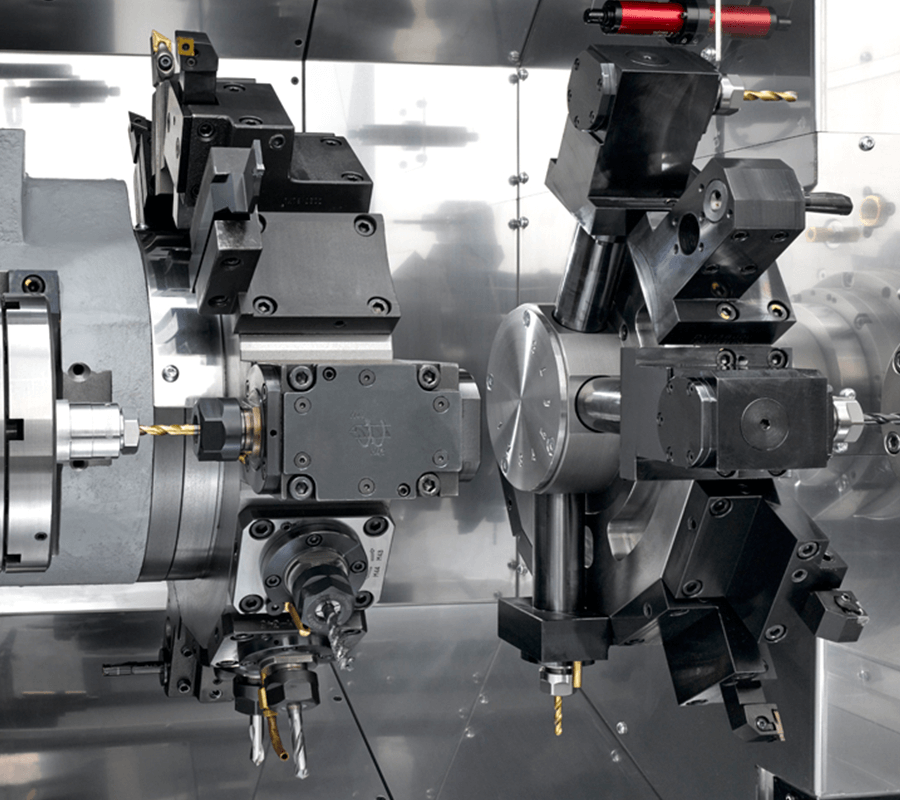

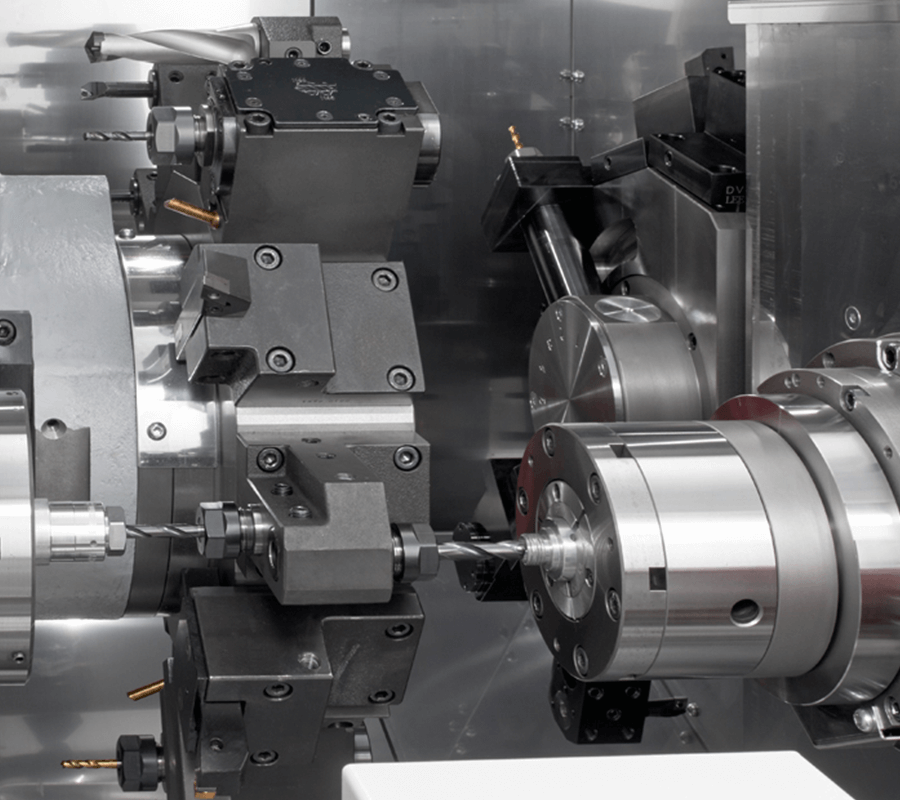

1.通過具有獨特形狀的背麵工作轉塔，大幅度削減了空轉時間 ------------------------------------------------------------------------------------------------------------------------- 2.除了左右同時加工外,還能采用重疊加工，實現了高效率加工。 ------------------------------------------------------------------------------------------------------------------------- 3.相對於主軸加工,通過副主軸的移動可實現重疊控製加工 ------------------------------------------------------------------------------------------------------------------------- 4.通過偏芯夾具,可實現偏心零件的複合加工 ------------------------------------------------------------------------------------------------------------------------- 5.利用主刀塔的Y軸功能，使側麵加工變得更為簡單，大直徑 ------------------------------------------------------------------------------------------------------------------------- 6.螺孔以及凹凸部的加工得以實現 ------------------------------------------------------------------------------------------------------------------------- |
規格項目 | BNJ-42S6 | BNJ-42SY6 | BNJ-51SY6 | |
能力.容量 | ||||
最大加工長度 | 100mm | |||
標準加工直徑（夾持直徑） | 第1主軸 | ø42mm | ø51mm | |
第2主軸 | ø42mm | |||
夾具尺寸 | 第1主軸 | 5 inch | 6 inch | |
第2主軸 | 5 inch | |||
主軸 | ||||
主軸數量 | 2 | |||
最高旋轉速度 | 第1主軸 | 6,000 min-1 | 5,000 min-1 | |
第2主軸 | 5,000 min-1 | |||
排刀動力刀具鑽孔直徑 | 第1主軸 | ø52mm | ||
第2主軸 | ø43mm | |||
筒夾係統 | 第1主軸 | H-S22,DIN177E | ||
第2主軸 | JPN,H-S16,DIN171E | |||
卡盤係統 | 第1主軸 | 5”中空夾具 | 6”中空夾具 | |
第2主軸 | 5”中空夾具 | |||
刀塔 | ||||
刀塔數量 | 2 | |||
刀塔形式 | 第1刀塔 | 12角轉塔 | ||
第2刀塔 | 8角 | |||
刀杆 | □20mm | |||
刀柄 | ø25mm | |||
動力頭刀座 | ||||
動力頭刀座安裝數量 | 第1刀塔 | Max.12 | ||
第2刀塔 | Max.4 | |||
動力頭刀座驅動形式 | 第1刀塔 | 單獨驅動機構 | ||
第2刀塔 | 全部位同時驅動 | |||
動力頭刀座旋轉速度 | 第1刀塔 | 6,000 min-1 | ||
第2刀塔 | 3,000 min-1 | |||
最大鑽孔直徑 | 第1刀塔 | Max.ø13mm | ||
第2刀塔 | Max.ø10mm | |||
最大攻絲直徑 | 第1刀塔 | Max.M12×1.75(S45C-D) | ||
第2刀塔 | Max.M6×1.0(S45C-D) | |||
移動量 | ||||
刀塔導軌移動量 | X1軸 | 165mm | ||
Z1軸 | 246mm | |||
Y1軸 | ﹍ | 80(±40)mm | ||
主軸導軌移動量 | X2軸 | 85mm | ||
Z2軸 | 590mm | |||
進給速度 | ||||
快速移動速度 | X1軸 | 20m/min | ||
Z1軸 | 20m/min | |||
Y1軸 | ﹍ | 12m/min | ||
X2軸 | 20m/min | |||
Z2軸 | 20m/min | |||
電機 | ||||
主軸電機 | 第1主軸Cs | 15/11kw(15min/cont.) | ||
第2主軸Cs | 7.5/5.5(15min/cont.) | |||
動力頭刀座電機 | 第1刀塔 | 2.2kw | ||
第2刀塔 | 0.75kw | |||
進給軸電機 | 1.2kw(X1,Z1,Y,X2,Z2) | |||
液壓電機 | 2.2KW | |||
潤滑油用電機 | 0.004KW | |||
冷卻泵電機 | 0.25KW×1,018KW×1 | |||
刀塔分度電機 | 0.75KW | |||
所需電源 | ||||
使用電源 | AC 200/220±10% 50/60Hz±1% | |||
電源容量 | 33KVA | |||
氣壓源 | 0.5MPa | |||
設備保險絲容量 | 100A | |||
油箱容量 | ||||
液壓槽容量 | 10L | |||
潤滑油箱容量 | 4L | |||
冷卻液箱容量 | 300L | |||
機械尺寸 | ||||
機械高度 | 1,700mm | |||
占地麵積 | 2,840×1,560mm(無排屑輸送機) | |||
機械重量 | 5,300kg | |||
