西鐵城刀塔機LZ01
-
產品參數
產品中心
Product center

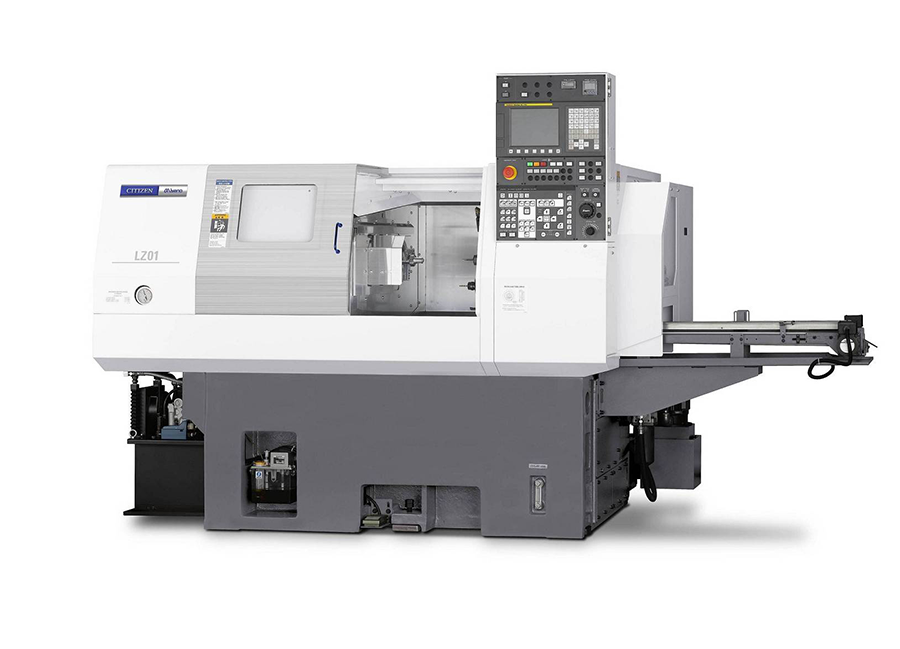

西鐵城LZ01自動裝載機複合加工型NC車床
LZ01是搭載裝載機頭，刀塔Y軸功能、主軸X軸功能的複合加工型車床

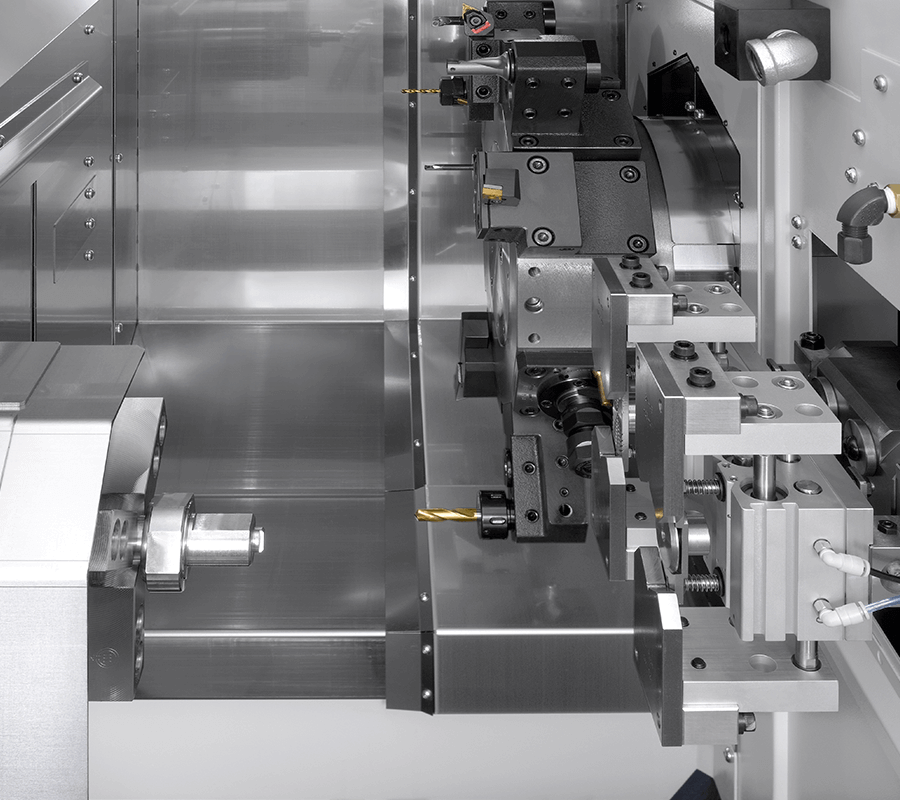

通過裝載機頭與主軸之間的聯動，縮短上料時間，刀塔為Y軸單導軌，通過在主軸上采用X軸和進行了直線導軌化的Z軸，同時實現剛性和快速移動
1， 裝載機頭與主軸聯動，縮短上料時間 ------------------------------------------------------------------------------------------------------------------------- 2， Z軸采用直線導軌，實現剛性與快速移動 ------------------------------------------------------------------------------------------------------------------------- 3， 刀塔滑軌僅做單Y軸運動，確保車削的精度 ------------------------------------------------------------------------------------------------------------------------- 4， 裝載機頭可作為軸，應對自動化需求 ------------------------------------------------------------------------------------------------------------------------- |
規格項目 | LZ-01R2 | LZ-01RY2 | |
能力﹒容量 | |||
最大加工長度 | 80mm | ||
標準加工直徑 | 動力卡盤 | ø70mm | |
彈簧夾頭 | ø50mm | ||
主軸數量 | 1 | ||
主軸旋轉速度 | 60~6,000min-1 | ||
排刀旋轉刀具鑽孔直徑 | ø32mm | ||
卡緊形式 | 油壓式中空轉缸 | ||
夾頭形式 | 彈簧夾頭 | ||
動力卡盤形式 | 6”中空油壓卡盤 | ||
刀塔 | |||
刀塔數量 | 1 | ||
刀塔形式 | 12角刀塔 | ||
使用刀具尺寸 | □20mm | ||
刀具安裝孔尺寸 | ø25mm | ||
刀塔分度時間 | 0.2 sec./1pos. | ||
導軌 | |||
導軌移動量 | X軸 | 245mm | |
Z軸 | 240mm | ||
Y軸 | ﹍ | ±35mm | |
快速進給速度 | X軸 | 20m/min | |
Z軸 | 24m/min | ||
Y軸 | ﹍ | 12.5m/min | |
動力頭刀座 | |||
動力頭刀座安裝數量 | MAX.6 | ||
動力頭刀座轉速範圍 | 100~4,000min-1 | ||
加工能力 | 鑽頭 | MAX.ø13mm | |
絲錐 | MAX.M8×1.25 | ||
油箱容量 | |||
液壓箱容量 | 14L | ||
潤滑油箱容量 | 2L | ||
冷卻液箱容量 | 140L | ||
機械尺寸 | |||
機械高度 | 1,680mm | ||
占地麵積 | 長×寬 | 2,100mm×1,555mm | |
機械重量 | 3,600kg | 4,000kg | |
電機 | |||
主軸電機 | 50%ED/連續 | 7.5/5.5 | |
動力頭刀座電機 | 2.5kw | ||
所需電源 | |||
使用電壓電源 | AC 200V±10%,50/60Hz±1Hz | ||
電源容量 | 19KVA | 20KVA | |
氣壓源 | 0.5MPa（5kgf/cm²） | ||
設備保險絲容量 | 75A 以上 | ||
裝載機規格 | |||
機械手規格 | 雙機械手 | ||
最大工件尺寸 | ø70×80mm | ||
最小工件尺寸 | ø10×10mm | ||
最大工件重量 | 0.7kg×2 | ||
服務時間 | 6.0 sec | ||
控製&驅動方式 | PMC&空氣驅動 | ||
