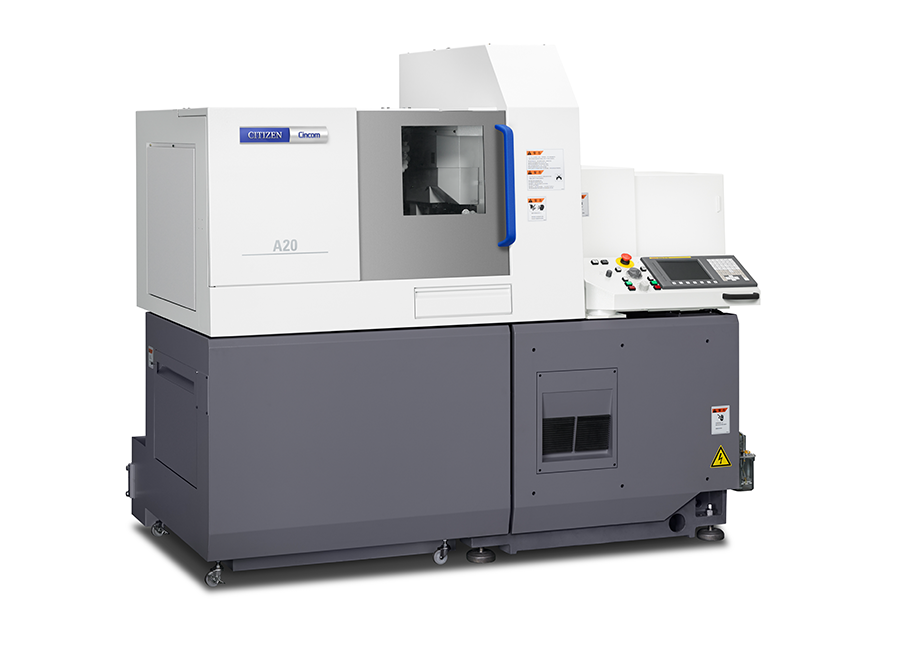

西鐵城走心機-A20
-
產品參數
產品中心
Product center
西鐵城A20走心機機床特點：
A20作為5軸2係統加工機型實現了進一步改進。其特點是：

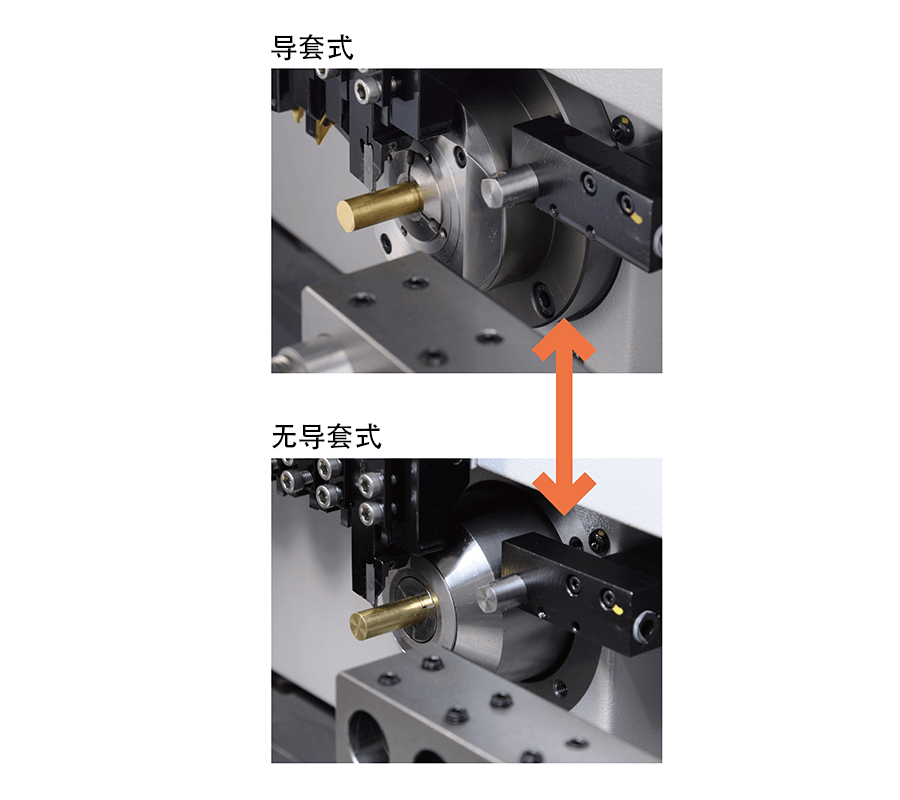

可以進行有導套/無導套的切換使用，能滿足複雜多變的加工需求。（在加工細長工件時，可以作為普通有導套自動車床使用，同時，在使用冷拉棒材或減少剩餘材料時，可以作為無導套機型使用。導套拆裝作業簡單，可以短時間內完成。） |
規格項目 | A20VII (A20-3F7) |
最大加工直徑 (D) | ø20mm (ø25mm 式樣的最大加工長度為 188mm) |
最大加工長度 (L) | GB:200mm/1次裝夾、GBL:2.5D/1次裝夾 |
正麵最大鑽孔直徑 | ø10mm |
正麵最大攻絲直徑 (攻絲、板牙) | M8 |
主軸貫通孔直徑 | ø26mm |
主軸旋轉速度 | Max.10,000min-1 |
排刀旋轉刀具最大鑽孔直徑 | ø7mm |
排刀旋轉刀具最大攻絲直徑 | M6 |
排刀旋轉刀具主軸旋轉速度 | Max.6,000 min-1 (額定4,500 min-1 ) |
背麵主軸最大夾持直徑 | ø20mm（ø25mm式樣為選配件） |
背麵主軸最大工件伸出量 | 50mm |
背麵加工最大鑽孔直徑 | ø8mm |
背麵加工最大攻絲直徑 | M6 |
背麵主軸旋轉速度 | Max.8,000 min-1 |
產品最大取出長度 | 100mm |
刀具安裝數量 | 21/32 |
刀具尺寸 | |
刀具 (排刀) | □12x120mm（□13OP) |
套筒 | ø25.4mm |
夾頭·導套 | |
主軸彈簧夾頭 | FC034-M、FC071-M |
背麵主軸彈簧夾頭 | FC034-M-K、FC071-M-K |
旋轉刀具彈簧夾頭 | ER11、ER16 |
鑽孔套筒用夾頭 | ER11、ER16 |
導套 | FG206-M / FG521-M |
快速進給速度 | |
全軸 (X1軸除外) | 32m/min |
X1軸 | 18m/min |
電機 | |
主軸驅動用 | 2.2/3.7kW |
刀具主軸驅動用 | 0.75kW |
背麵主軸驅動用 | 1.1/1.5kW |
切削油用 | 0.4kW |
潤滑油用 | 0.003kW |
中心高度 | 1,050mm |
輸入功率 | 7.1kVA |
滿載電流 | 20.2A |
主斷路器容量 | 30A |
氣壓裝置 所需氣壓·所需流量 | 0.5Mpa·47NL |
重量 | 2,200kg |
