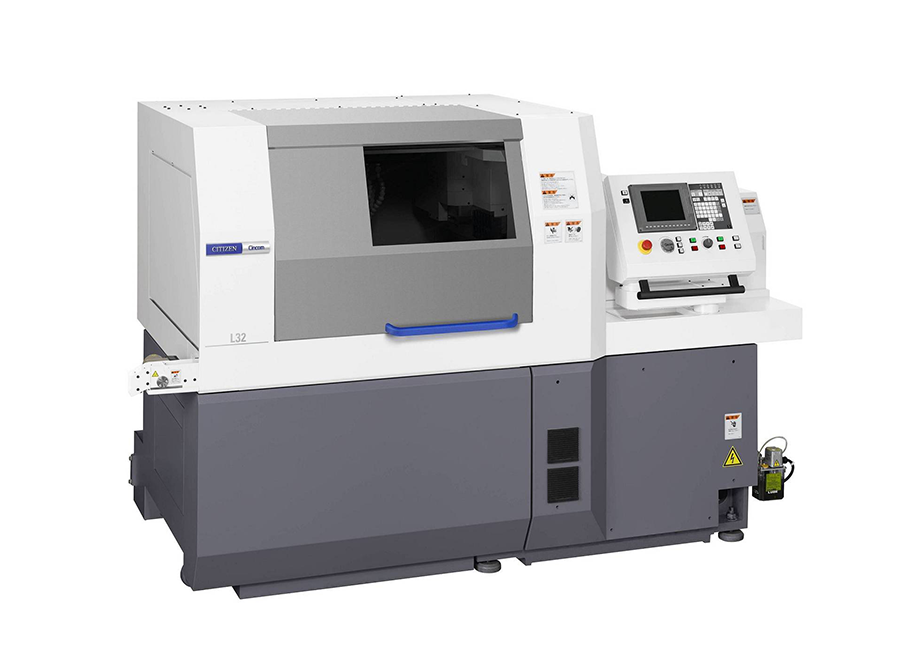

西鐵城L32主軸台移動型CNC自動旋盤
其特點：采用模塊設計合計4個機型，從5軸機型到搭載B軸和背麵刀具台Y軸機型可根據需要的功能進行選擇，通過豐富多樣的刀具組合，可根據加工工件靈活應對
1.選件可支持38mm的材料加工 ------------------------------------------------------------------------------------------------------------------------- 2.導套式/無導套式切換使用，操作簡單方便 ------------------------------------------------------------------------------------------------------------------------- 3.背麵刀具台Y軸功能，異型工件加工更方便 ------------------------------------------------------------------------------------------------------------------------- 4.搭載排刀旋轉刀具B軸，進行斜孔加工 ------------------------------------------------------------------------------------------------------------------------- 5.機型選擇更豐富 ------------------------------------------------------------------------------------------------------------------------- |
規格項目 | L32 | |||
VIII | IX | X | XII | |
L32-1M8 | L32-1M9 | L32-1M10 | L32-1M12 | |
最大加工直徑（D） | ø32mm（ø38mm OP） | |||
最大加工長度（L） | GB:320mm/1次夾裝、GBL:2.5D | |||
正麵最大鑽孔直徑 | ø12mm | |||
正麵最大攻絲直徑 | M12（切削攻絲） | |||
主軸貫通孔直徑 | ø39mm | |||
主軸旋轉速度 | Max.8,000min-1 | |||
背麵主軸最大夾持直徑 | ø32mm | |||
背麵主軸最大工件伸出量 | 80mm | 65mm | ||
產品最大取出長度 | 150mm | 140mm | ||
背麵加工最大鑽孔直徑 | ø10mm | |||
背麵加工最大攻絲直徑 | M10（切削攻絲） | |||
背麵主軸旋轉速度 | Max.8,000min-1 | |||
排刀旋轉刀具 | ||||
最大鑽孔直徑 | ø10mm | |||
最大攻絲直徑 | M8（切削攻絲） | |||
主軸旋轉速度 | Max.6,000min-1（額定值：4,500min-1） | |||
背麵刀具台旋轉刀具※1 | ||||
最大鑽孔直徑 | ø8mm | |||
最大攻絲直徑 | M6（切削攻絲） | |||
主軸旋轉速度 | Max.6,000min-1（額定值：3,000min-1） | |||
對向刀具台旋轉刀具※2 | ||||
最大鑽孔直徑 | ø8mm | |||
最大攻絲直徑 | M6（切削攻絲） | |||
主軸旋轉速度 | Max.6,000min-1（額定值：3,000min-1） | |||
最大刀具安裝數量 | 19~30 | 26~36 | 24~44 | 30~40 |
車削 | 6 | 6 | 6 | 6 |
排刀旋轉刀具 | 4~6 | 7~11 | 5~13 | 7~11 |
正麵鑽孔刀具 | 4~9 | 4~14 | 4~16 | 4~9 |
背麵鑽孔刀具 | 5~11 | 9~15 | 9~20 | 13~19 |
刀具尺寸 | ||||
刀具（排刀） | □16×130mm | |||
套筒 | ø25.4mm | |||
夾頭﹒導套 | ||||
主軸彈簧夾頭 | FC081-M（FC251-M:Ø38規格用） | |||
背麵主軸彈簧夾頭 | FC081-M（FC251-M:Ø38規格用） | |||
動力刀具彈簧夾頭 | ER11、ER16 | |||
鑽孔套筒用夾頭 | ER11、ER16 | |||
導套 | FG531-M（FG581-M:Ø38規格用） | |||
快進速度 | ||||
全軸（Y2 軸以外） | 32m/min | |||
Y2 軸 | – | 24m/min | ||
電動機 | ||||
主軸驅動用 | 3.7/7.5kw | |||
排刀旋轉刀具驅動用 | 1.0kw（Att.U74T選配時為2.2kw） | |||
背麵主軸驅動用 | 2.2/3.7kw | |||
背麵刀具台旋轉刀具驅動用※1 | 1.0kw | |||
對向刀具台旋轉刀具驅動用※2 | 1.0kw | |||
切削油用 | 0.4kw | |||
潤滑油用 | 0.003kw | |||
中心高度 | 1,050mm | |||
額定功率 | 13.2KVA | |||
平均負荷功率 | 6.9KVA | |||
全負載電流 | 68A（Att.U74T選配時為73A） | |||
主斷路器容量 | 100A | |||
空壓裝置﹒所需壓力 | 0.5MPa﹒64.2NL/min | |||
重量 | 2,850kg | 2,900kg | ||
※1 VIII﹒IX型的背麵刀具台旋轉刀具為選配件。 ※2 對向刀具台旋轉刀具為選配件。 | ||||
